空壓機斷油保護裝置的接線是一項較為專業且涉及電氣安全的操作，鄭州廣眾科技為你講解接線步驟和要點：

　　一、前期準備

　　熟悉設備：仔細閱讀空壓機斷油保護裝置的使用說明書。了解斷油保護裝置的各個接口功能(如電源輸入接口、信號輸出接口、傳感器接口等)以及空壓機原有電氣控制系統的結構，包括接觸器、繼電器、電機接線端等部分。

　　工具材料準備：準備好合適的電工工具，如螺絲刀、剝線鉗、萬用表等，同時準備好足夠的電線(一般根據實際布線距離和安全要求選擇合適規格的絕緣電線)。

　　二、具體接線步驟

　　電源接線：

　　確定電源：找到空壓機斷油保護裝置的電源輸入接口。確保接入的電源電壓與空壓機斷油保護裝置要求的電源電壓一致，大多數情況下是 220V 或 380V 交流電源。

　　連接電源。

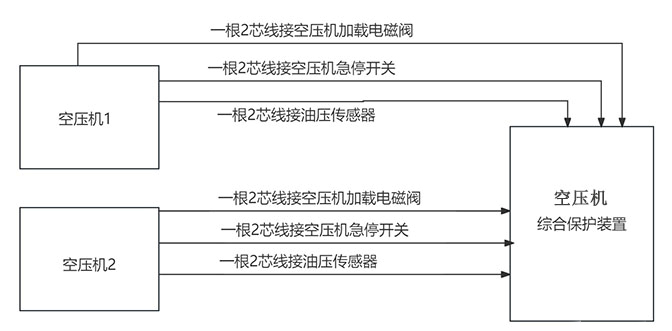

　　傳感器接線(用于檢測油壓)：

　　識別傳感器接口：空壓機斷油保護裝置通常有專門的傳感器接口，用于連接油壓傳感器。

　　連接油壓傳感器：對于油壓傳感器，根據其接口類型和空壓機斷油保護裝置的油壓傳感器接口標記進行連接。一般油壓傳感器可能輸出模擬信號(如 4 - 20mA 電流信號)，需要將信號線連接到對應的模擬量輸入接口。

　　控制信號輸出接線(連接到空壓機控制電路)：

　　了解控制方式：空壓機斷油保護裝置在檢測到斷油情況時，會輸出控制信號來停止空壓機運行。這個控制信號通常是一個開關量信號(如繼電器的常閉觸點)。需要確定空壓機控制電路是如何接收停止信號的，是通過切斷接觸器線圈電源來停止電機運轉，還是通過其他控制方式。

　　連接控制信號輸出：找到斷油保護裝置的控制信號輸出接口，一般是繼電器的輸出觸點。如果是常閉觸點，在正常情況下，該觸點是閉合的，當空壓機斷油保護動作時，觸點會斷開。將這個常閉觸點串聯在空壓機接觸器線圈的控制回路中。

　　三、接線檢查

　　外觀檢查：完成接線后，仔細檢查所有的電線連接是否牢固，接線端子是否擰緊，電線是否有破損、露銅等情況。確保所有的電線都整齊地布置在接線盒或控制柜內，避免與其他運動部件或高溫部件接觸。

　　萬用表檢查：使用萬用表檢查電路的通斷情況。例如，檢查電源輸入是否正常，傳感器線路是否導通，控制信號輸出線路在正常情況下是否符合預期(如繼電器常閉觸點是否閉合)。同時，可以檢查不同線路之間是否存在短路現象，特別是不同極性的電線(如火線和零線、信號線和電源線)之間。
