山不拉煤礦位于鄂爾多斯市東勝煤田山不拉西部詳查區北部，行政區隸屬準格爾旗納日松鎮，礦井規模為1.2Mt/a。山不拉煤礦壓風機房有8臺離心式空壓機目前未安裝遠程集控系統，空壓機品牌為復盛空壓機1臺，阿特拉斯科普柯(無錫)壓縮機有限公司7臺。其中4臺阿特拉斯科普柯已配套安裝壓風機余熱利用系統，一臺復盛空壓機已配套安裝壓風機余熱利用系統。在壓風機房配備一套適合于煤礦環境的自動控制系統，實現多臺空壓機的自動聯動控制，按程序自動執行啟停。在無人值守模式下，系統可以按現場壓力需求自動啟停一臺或多臺空壓機，完成空壓機的自動運行控制，實現空壓機自動輪值、自動按需啟停功能。通過設定運行程序?qū)猴L(fēng)機進行運行和監控，實現壓風機集控系統的自動化控制：多臺空壓機實現集中控制，采集空壓機電機電流、溫度、壓力等信號，并上傳至控制室，實現空壓機各種保護、報警、監控功能。保證各種保護有效可靠，延長空壓機的使用壽命，有利于空壓機的保護。

山不拉礦

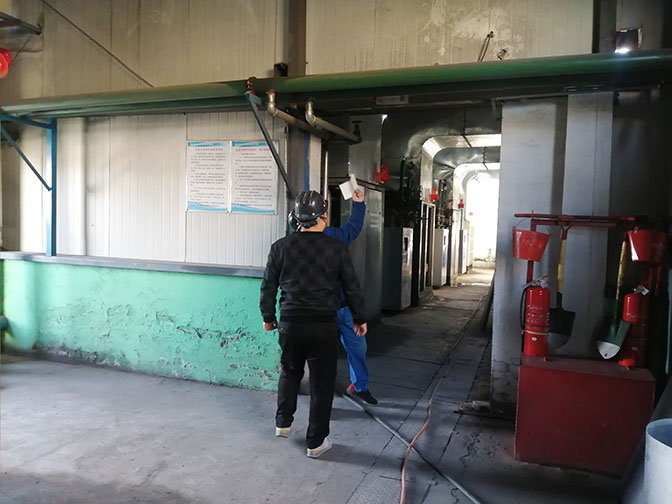

廣眾技術人員在礦上

廣眾安裝人員和山不拉礦方工作人員

　　執行標準：

　　《煤礦安全規程2016》

　　《煤礦通信、檢測、控制用電工電子產品通用技術要求》MT209-90

　　《工業自動化儀表工程施工及驗收規范》GBJ93-86

　　《工業企業通信設計規范》GBJ42-81

　　《通用用電設備配電設計規范》GB50055-93

　　—IEC標準(國際電工委員會)

　　—ISO標準(國際標準化組織)

　　壓風機房無人值守系統：

　　礦用空壓機監測系統的設計是以《礦井安全規程》為依據，對礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《礦井安全規程》的有關規定，適用各類大中小型礦井。該系統可采集風包壓力、風包溫度、潤滑油壓力、電機軸承溫度、電機振動、總管溫度、總管壓力、總管流量等性能參數，以及設備開停、供電狀態等生產參數，可以控制設備的起動、停止，是礦井安全生產的必備設備。

　　通過總管道上壓力溫度傳感器，實現總管路的溫度、壓力實時監控。

　　通過總管道上氣體渦輪流量傳感器，實現總管流量實時監控。

　　通過風包自動排污閥，實現風包自動排污功能。

　　通過風包上壓力溫度傳感器，實現風包溫度和壓力實時監控。

　　通過冷卻油路壓力傳感器，實現冷卻油路壓力實施監控。

　　通過電機溫度振動傳感器，實現電機振動及軸溫度實時監控

　　通過現場4個監控攝像頭，實現現場視頻監控功能。

　　建立就地站與余熱回收設備通訊連接，收集余熱回收設備的運行數據顯示于就地站，并上傳至上位機。

　　壓風機遠程監控系統：

　　壓風機在線監測由下位機和上位機以及數據采集系統組成。

　　上位機硬件主要由工業控制計算機、FameView組態監控管理系統組態軟件、報表打印機、音響等組成。

　　下位機硬件主要由PLC、數字量輸入模塊、數字量輸出模塊、模擬量輸入模塊等組成;

　　信號采集系統硬件主要由電壓、電流、油濾壓力、電機振動、電機軸承溫度、風包溫度、風包壓力等傳感器組成。

　　總管路監控主要由流量、壓力傳感器及溫度傳感器組成。

　　風包自動排污功能。

　　門禁系統。

　　風機房現場視頻監控功能。

　　配置4臺SD8A1中文大華40倍800W網絡球機帶云臺、聲音采集的攝像儀。能夠控制攝像頭的云臺，監聽現場聲音。

　　現場設備數據PC、平板、手機遠端訪問。
